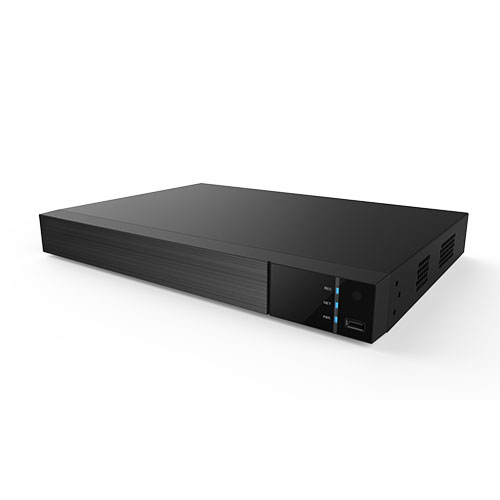

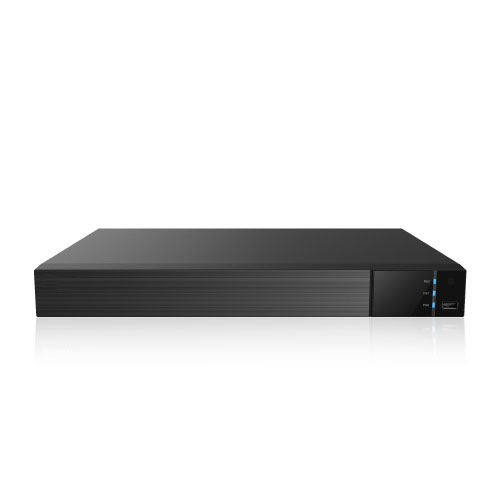

SJ-UN1600-H2
- 16채널 실시간 동시 녹화 및 검색 가능
- 160Mbps 녹화 대역폭
- 최대 4K UHD 해상도 입력 및 출력(HDMI) 가능
- Onvif Profile S 버전 지원
- H.264, H.264+(*예정) 듀얼코덱 지원
- 10TB HDD 지원, SATA 2개 장착 가능
- 최대 128TB(SATA), 256TB(UHS04R) 확장 지원
- 카메라 자동 검색 및 간편 등록(카메라 추가 마법사) 지원
- 특화장비 솔루션(비상벨, 홈네트워크 등) 연동
- 유무선 USB 키보드 연결 지원
- Remote DVR(원격 DVR/NVR 제어) 지원
- 업계최초 HTML5 웹뷰어 지원
- 개요
- 사양
- 다운로드
Onvif
NVR 표준 프로토콜인 Onvif의 최신 버전을 지원하여 타사 IP 카메라와의 호환 및 상호 운용 가능
국내·외 약 40개사, 100개 이상 제품의 연동 테스트를 통한 호환성 검증 완료, 추가 연동 요청시 무료 개발 가능
4K UHD
Full-HD 보다 2배 더 선명한 4M QHD, 4배 더 선명한 4K UHD 해상도의 영상까지 저장 가능한 NVR
4K UHD(HDMI) 출력 지원으로 4K 모니터를 통한 고해상도 영상의 모니터링 가능
Remote DVR
DVR(NVR)의 메인화면 출력을 PC에 그대로 공유하여 OSD 메뉴 조작을 통한 실시간 원격 제어 및 감시 가능
전용 VMS 무료 지원
최대 1024대의 NVR 연결, 막강한 기능으로 효율적인 원격 모니터링이 가능한 전용 VMS(Control Center) 무료 제공
| VIDEO INPUT | ||
| Video input | Channel | 16CH IP video input |
| Protocol | WESP, Onvif Profile S | |
| Format | H264, H264+(*) | |
| Resolution |
1st stream: 720p~4K
2nd stream: Max 720p
|
|
| Performance | 160Mbps | |
| Stream | RTSP over TCP, RTSP over HTTP | |
| PoE | Not supported | |
| VIDEO OUTPUT | ||

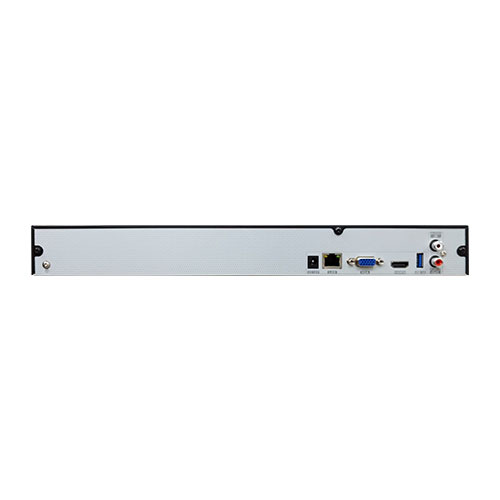

| Video output | Port | 1HDMI, 1VGA |
| Format |
HDMI : 4K/1080p
VGA : 1920×1080, 1280×1024, 1024×768, 800 X 600 |
|
| Modes |
Duplicate : HDMI, VGA main Spot : HDMI main, VGA spot Main only : HDMI main, VGA off |
|
| Display |
Main: 1, 4, 6, 9, 10, 13, 16 split-screen Spot : 1, 4, 9, 16 split-screen |
|
| RECORDING | ||
| Compression | H.264 / H.264+(*) | |
| Resolution |
1st stream: 720p~4K
2nd stream: Max 720p
|
|
| Rate | Total 480 fps, Max 30fps/ch @ 4K | |
| Bitrate |
1st stream : Max. 8Mbps
2nd stream : Max. 2Mbps
|
|
| Mode | Manual&Event / Schedule&Event / Emergency | |
| Schedule | 24hrs / 7days | |
| PLAYBACK | ||
| Mode | Instant Playback / Search | |
| Speed | 1x, 2x, 4x, 8x, 16x, 32x, 64x | |
| Search type | Time/Calender, Event, Thumbnail(Time, Motion), Text | |
| Block playback | 1day ~ 99days | |
| EVENT & ALARM | ||
| Event source | Motion detection, Sensor input, Video Loss, Text input, System | |
| Event check schedule | 24hrs / 7days | |
| Event action | Buzzer, E-mail, FTP, Video pop-up, Camera Preset, Mobile Alarm Push, System alarm | |
| Text input | POS/ATM support, AVE VSI Pro/Hydra support | |
| SYSTEM ALARM | ||
| Event source |
HDD fail. HDD almost full, Password fail, WRS/DDNS fail,
Recording Fail
|
|
| Event action | Pop-up Message, Buzzer, E-mail, Mobile Alarm Push | |
| AUDIO | ||
| Input/output | 1 RCA (1 Vpp) input / HDMI & RCA output | |
| Compression | G.711 | |
| Direction | Both | |
| PTZ | ||
| Protocols | IP Camera with Onvif protocol & WESP protocol | |
| NETWORK | ||
| Interface | 1 Gigabit Ethernet RJ-45 port (10/100/1000Mbps) | |
| Protocol |
WESP, HTTP, RTSP/RTP, (Onvif), UPnP, RADIUS, TCP/IP, UDP, ARP, ICMP, DHCP, PPPoE, SMTP, SNMP, SNTP, TLS
|
|
| DDNS | WNS, DynDNS, NoIP, WRS | |
| TX Performance | 100Mbps | |
| NTP |
Mode : Server / Clinet / Both
Server : Public / Private
|
|
| Users | 10 Monitoring, 4 Playback, 1 Configuration tool | |
|
Service Streaming
|
Remote DVR | |
| SECURITY | ||
| User level | 1 admin, 10 users | |
| User privilege | Menu, PTZ, Playback, Power off, Copy, Network MIC, Camera Setup | |
| IP filtering | 10 IP address ranges | |
| STORAGE & BACKUP | ||
| Storage devices | 2 SATA HDDs | |
| RAID Level | External storage including network storage UHS04R (Level 1/5/10) | |
| File system |
High-performance proprietary file system
Data-loss protection against power interrupt |
|
| Capacity |
Max. 128TB with SATA, Max. 256TB with cascaded UHS04R 10TB HDD Supported (Recommended to use more than 3TB capacity HDDs) |
|
| Backup type | Multi-channel exe file, Single channel avi file, JPEG(Capture) | |
| Backup device |
2 USB 2.0 drive (1 front, 1 rear) FAT32(Max 32GB), NTFS |
|
| S.M.A.R.T. | Health checking and alarm, Reallocation sector monitoring and alarm | |
| SERIAL & I/O | ||
| Serial port | Not supported | |
| Sensor input | sensor of IP camera | |
| Relay output | Not supported | |
| CONTROLLER | ||
| Device | Joystick Keyboard(option), Mouse | |
| SOFTWARE | ||
|
HTML5 Webviewer
|
Monitoring / Event / PTZ / Playback for browser supporting HTML5 | |
| ActiveX Webviewer | Monitoring / Event / PTZ / Playback for IE | |
| Smart Phone App. | Monitoring / Playback / Alarm Push / PTZ / Audio / Log View with iPhone & Android | |
| CMS | Control Center, Max. 1024 Units | |
| SDK | ActiveX(COM) SDK | |
| ENVIRONMENTAL & PHYSICAL | ||
| Dimension | 380(W)×268(D)×45(H)mm | |
| Weight | 1.5kg (No HDD) | |
| Operating temperature | 5°C ~ 45°C (41°F ~ 113°F) | |
| Operating humidity | 80% below, free of condensation | |
| Power |
DC 12V 4A, 50/60Hz (option : DC 12V / 5A) - 소비전력이 6W 이상인 고용량 HDD를 사용할 경우 12V 5A (option) 어댑터를 사용하시기 바랍니다. HDD의 소비전력은 HDD의 스펙을 참조하시기 바랍니다. (It is highly recommended to use an DC 12V 5A adapter (option) to use a high capacity HDD with a power consumption of 6W or more. Please refer the HDD's specification for power consumption of HDD.) |
|
| IPFR | Not supported | |
| Power consumption | Max. 15W without Storage | |
| Approval | KC, FCC, CE, RoHS | |
